線路保護裝置主要用于保護,測量和控制每個電壓電平的間隔單位。線路保護裝置具有完備的保護,測量,控制,自動備用電源和通訊監視功能,可用于變電站,電廠,高低壓配電和輔助電源。該系統的保護和控制提供了完整的解決方案,可以有效地解決問題。保證高低壓電網和輔助電源系統的安全穩定運行。
線路保護裝置通常由測量組件,邏輯組件和執行器組成。
(1)測量元件。功能:測量從受保護對象輸入的相關物理量(例如電流,電壓,阻抗,電源方向等),并將其與給定的設置值進行比較,并給出“是”,“否”,“是” ,“不”和“根據比較結果”。具有“ 0”或“ 1”性質的一組邏輯信號,例如“大于”,“不大于”等,以確定是否應激活保護。
(2)邏輯組件。功能:根據測量部分輸出的大小和性質,輸出的邏輯狀態,出現的順序或其組合,使保護裝置根據一定的布爾邏輯和順序邏輯工作,最后確定是否它應該跳閘或發送信號,并且相關命令會傳遞給執行器。邏輯電路包括“或”,“與”,“非”,延遲啟動,延遲返回,存儲器等。
(3)執行器。功能:根據邏輯元件發送的信號,保護裝置的任務最終完成。如:因故障而跳閘;異常操作時發出信號;正常運行時無動作。
下面結合線路保護裝置VIP-9671給大家進行一個簡單的介紹。

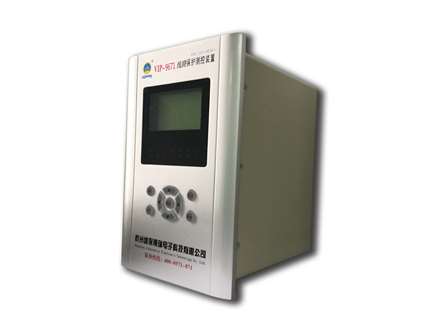

VIP-9671是一款適用于110kv 及以下電壓等級的不接地系統、電阻接地系統及直接接地系統的線路保護測控裝置,可組屏安裝,也可在開關柜就地安裝。這款線路保護裝置由電源及繼電器模件、交流采樣模件、CPU 及開入量模件、總線模件、人機接口模件 等組成。CPU 采用 DSP 芯片,斷路器操作模件代替了原來開關柜的全部操作。各裝置設有獨立箱體,液晶顯示屏、按鍵、運行指示燈、斷路器位置指示燈、電源指示燈均裝于面板上便于操作和觀察。
以上就是對線路保護裝置的一個概括,那么不同電壓等級下的線路保護裝置又都有哪些區別呢?
大家可以看看這篇文章《10kv,35kv,110kv,220kv線路保護裝置介紹》
