配電網終端負荷分布廣，網架薄弱，用電高峰和供電半徑過長，線路低電壓問題更加突出。近年來，隨著光伏線路末端大量接入，高壓問題特別突出，供電電壓過低或過高，設備運行不正常，造成使用壽命縮短，給用戶生產、使用壽命造成很大損失。
1、高低壓產生的原因
①用電系統負荷特點：季節性明顯、分散且遠離電源點、峰谷差大
②線路長，導線截面面積不足，供電半徑大，三相不平衡嚴重
③光伏接入導致接入點電壓升高。
④農忙季節電壓低，波動大
2.當前調節電壓的方法
①擴容以及變壓器進行容量、增大線路線徑 。投資大，工程量大，設備產能利用率低，造成浪費。即使提高變壓器的輸出電壓，由于線路長，電壓落差大，仍然難以解決線路中末端電壓低的問題。
② 串聯補償和調轉低壓調節裝置方案。通過串聯變壓器的一次線圈，在變壓器的二次線圈中設置多個檔位，通過交流接觸器或電子元件切換線圈檔位，改變變壓器的一次線圈電壓以增加輸出電壓，這種方法將電壓調整，一般每10-30伏，調整過程沖擊電流大，在切換過程中會出現負載瞬時欠壓或過電壓。
③ 本方案思路及方法，本方案是基于單相AC-DC-AC（整流逆變單元）的串聯補償?shù)碗妷夯蚋唠妷赫{(diào)節（HLVR）設備，容量僅為線路額定負荷1/10，采用雙閉環控制技術，可在線路電壓偏差±70V范圍內實現電壓快速、連續調節，負載電壓偏差滿足國標-10%~7%要求，經濟、有效解決用電高峰和長供電線路高電壓或低電壓問題。
項目的應用，將提高配電網線路末端供電電壓合格率，保證用戶“用好電”，同時可以促進配網供電質量管理監控與治理信息技術發展水平提升。
高低壓快速調控裝置基本原理
設備工作原理
當市電輸入電壓在允許波動范圍內時，系統采用交流旁路方式運行，當系統遇到由負荷降低引起的“低電壓”現象或“高電壓”現象時，系統從旁路方式切換到整流-逆變方式。通過測量電網的輸入電壓，計算出輸出電壓所需的電壓差△ U。逆變器輸出一個血液訓練△ u 電壓值，保證負載電壓的穩定，從而解決了高低電壓問題。
裝置技術特點
無極調節:有效解決傳統LVR檔位換擋慢造成的負載瞬時欠壓過壓問題。
調壓范圍: 輸入電壓150V ~ 270V。
設備效率高:壓力未調節時，自動處于旁路狀態。
動作平穩：旁路和調壓方式切換工作過程中不斷電，不突變。
旁路和調壓手動可設，旁路容量設計為額定2倍。
采用DSP智能控制，具有輸出過載保護和輸出短路保護等功能。
可選配置維護旁路，可選配置電容器無功補償，根據負載自動過零開關。
維護方便:設備安裝方便，帶WIFI功能，方便調試和維護。
體積緊湊：采用模塊化教學設計，安裝使用方便，體積較小。

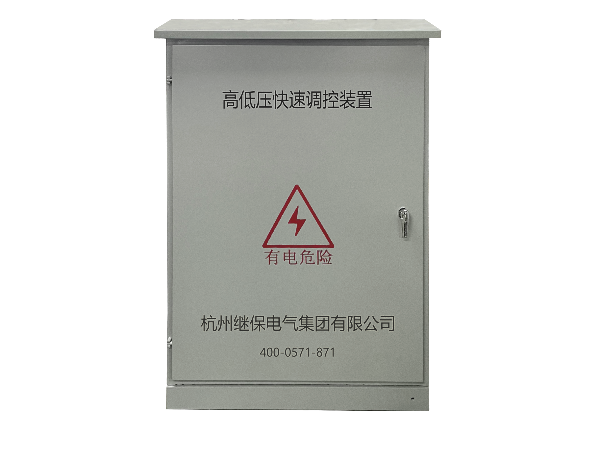

杭州繼保電氣集團有限公司的高低壓快速調控裝置用于解決用電高峰期和供電半徑過長所導致的供電電壓過低或過高的問題，避免設備因非正常運行導致的使用壽命短、對生產或生活造成損失等問題。
