變壓器是實現電壓變化和電力分配的設備,在電能的輸送、分配方面起著至關重要的作用。為了能夠更好的滿足生產生活的用電需求,我國電網系統的規模越來越大,與此同時,變壓器的數量也在增加,但由于變壓器具有較為復雜的結構,對其檢測、維護工作的流程過于繁雜,這也就使變壓器的檢測維護工作面臨更多的問題,增大了工作難度。通過使用繼電保護自動化技術可以有效的對變壓器進行保護,從而降低變壓器產生損壞的風險,下面來給大家介紹一下應用于變壓器的變壓器保護裝置。
具體的應用如下:
首先是對變壓器的短路保護,由于變壓器的結構特點,在其運行的過程中,十分容易出現短路問題,而這種問題會使區域內的電壓運行受到極大的影響,若不及時采取措施,會釀成更大的事故,而在變壓器中應用繼電保護自動化技術可以在出現短路問題時,及時的切斷電壓,從而避免更加嚴重的事故的發生。另外是對變壓器進行瓦斯保護,由于變壓器在工作的過程中,會有電弧產生,而電弧會與周圍的變壓器材料產生作用,使其分解,在這個化學反應的過程中常會出現有害氣體如瓦斯等,由于瓦斯的組成成分主要是甲烷這一易燃易爆氣體,若不進行妥善處理會造成極為嚴重的事故。
為了應對可能出現的變壓器的一些故障問題,繼保電氣研發了數款變壓器保護裝置,今天來給大家分享其中兩款變壓器保護裝置。

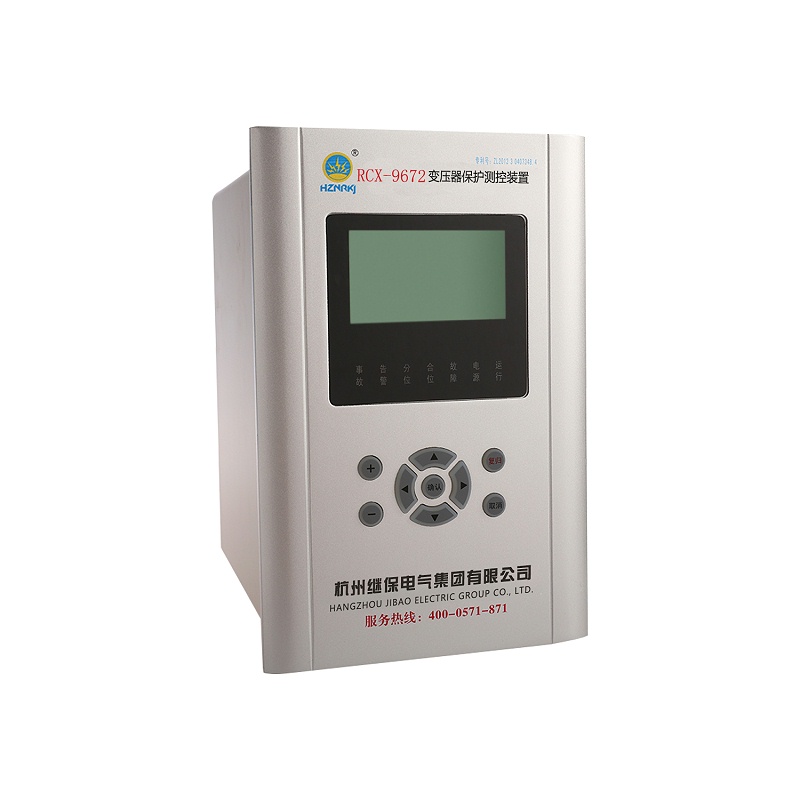

RCX-9672適合用于35kV及以下電壓等級的不接地系統、電阻接地系統及直接接地系統變壓器保護。

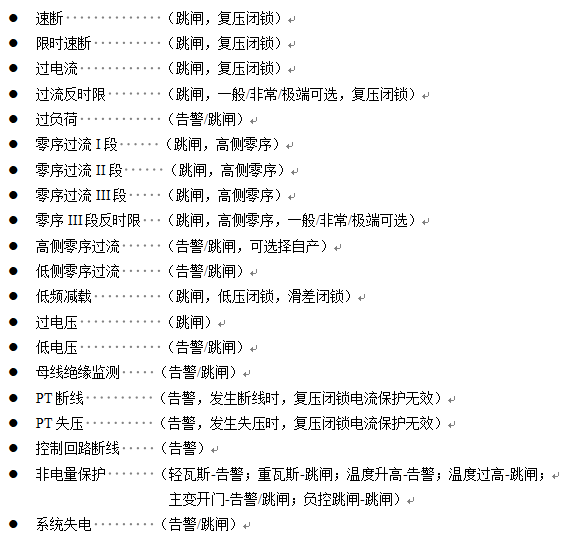

這款變壓器保護裝置具備的保護功能有:

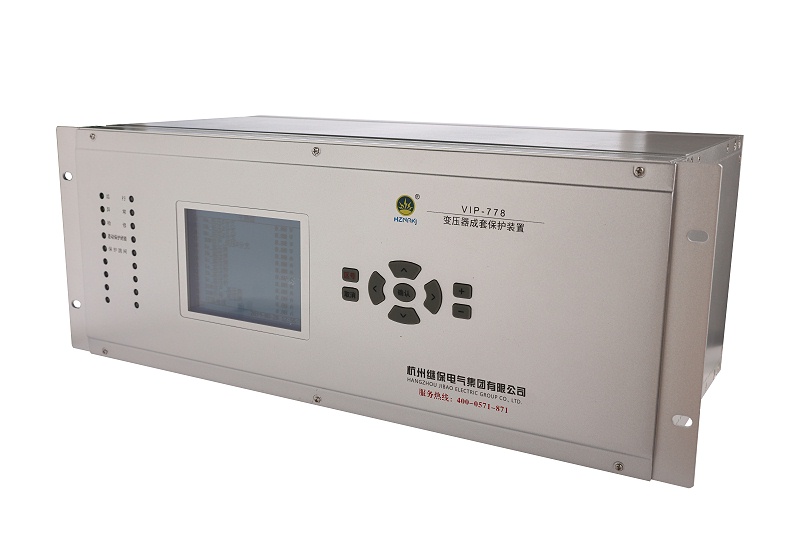

接著來介紹一下我們另一款變壓器保護裝置VIP-778變壓器成套保護裝置。
VIP-778變壓器成套保護裝置適用于110kV及以下電壓等級的兩圈、三圈電力變壓器。裝置分為主后保護一體或主后保護分開的兩種配置方式,適用于傳統變電站。
VIP-778變壓器保護裝置含差動保護和各側后備保護一體;支持高壓側IH1、高橋側IH2、中壓側IM、低壓側1分支IL1、低壓側2分支IL2五側電流差動保護。保護主要包括二次諧波制動元件、波形識別制動元件、比率制動元件、差動速斷過流元件、比率差動過流元件、CT斷線判別元件以及差流越限告警元件。
高壓側后備保護電流固定取高壓側IH1、高橋側IH2的和電流,零序電流,零序電壓均可經控制字投退決定自產或外接。中壓側、低壓側1分支、低壓側2分支后備保護固定取各側保護電流,零序電壓固定自產。

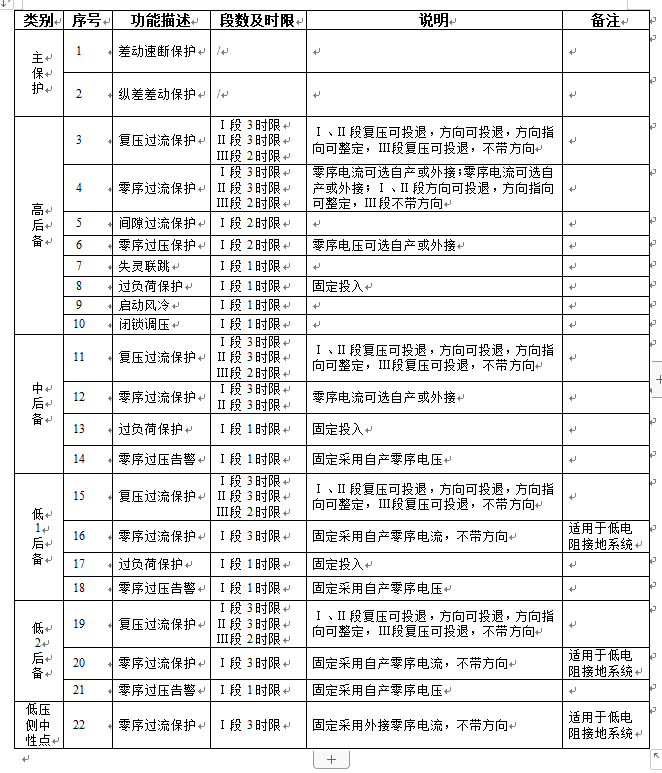

VIP-778這款變壓器保護具備的保護功能有:
